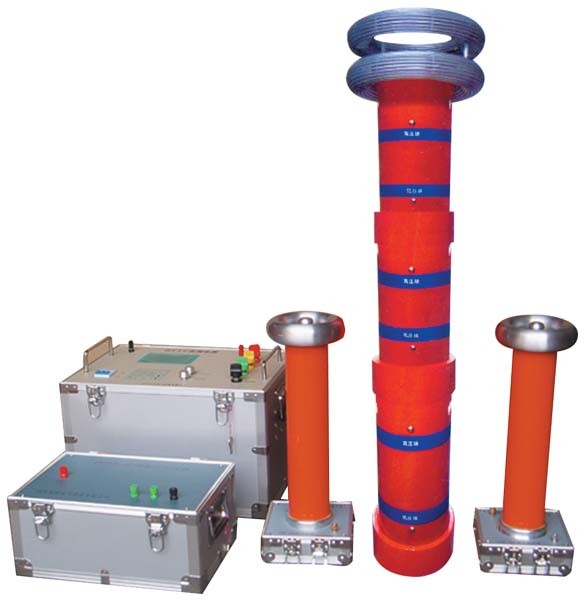

●便攜式電纜耐壓試驗系統適合35kV及以下電壓等級的電纜使用，數量多，實驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕。

●本系統中，要求單個人能現場搬動的部件重量不超過30kg，要求兩人年能現場搬動的部件不超過60kg，適合現場搬動

●電源大多采用220V單相電源，方便現場取電，

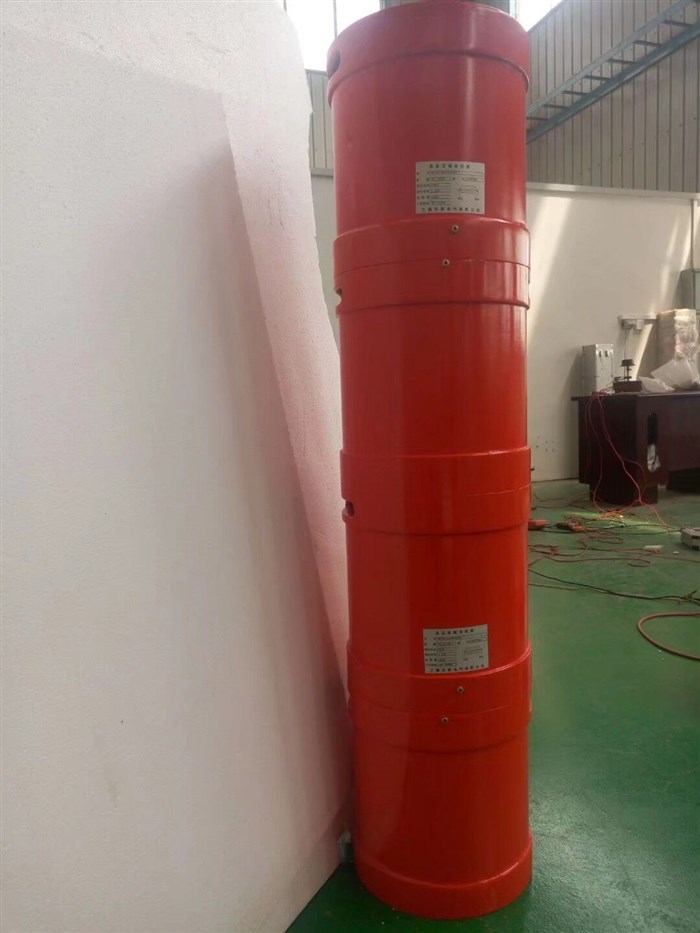

●電抗器部分采用干式環氧澆注，

●適合各類電纜的要求。

 ●額定輸出電壓：0～54kV（AC有效值）及其以下：
 ●輸出功率：30～300Hz；
 ●諧振電壓波形：純正弦波，波形畸變率<1.0%
 ●大試驗容量：324kVA及以下
 ●工作制：滿功率輸出下，一次連續工作時間30分鐘；
 ●品質因數：30～80；
 ●頻率調節靈敏度：0.1Hz，不穩定度<0.05%
 ●工作電源：220V±15%/50Hz±5%


 ●YDX-18-54變頻諧振升壓系統
    適用范圍：10kV電纜≤2.2kM（300平方毫米）18kV3A
    控制源：2.5kW
    電抗器：18kV/1A一臺，18kV/2A一臺
    勵磁器：3kVA（1000V/3A）
    分壓器：20kV
    電容器：0.07uF/20kV

 ●YDX -18/54-54變頻諧振升壓系統
    適用范圍：10kV電纜≤2.2kM（300平方毫米）18kV3A
                 35kV電纜≤500M（300平方毫米）54kV1A
    控制源：2.5kW
    電抗器：18kV/1A三臺
    勵磁器：3kVA（1000V/3A，3000V/1A）
    分壓器：60kV
    電容器：0.023uF/60kV

 ●YDX -18/54-108變頻諧振升壓系統
    適用范圍：10kV電纜≤4.5kM（300平方毫米）18kV6A
                 35kV電纜≤1000M（300平方毫米）54kV2A
    控制源：6kW
    電抗器：18kV/2A三臺
    勵磁器：4.2kVA（700V/6A，2100V/2A）
    分壓器：60kV
    電容器：0.023uF/60kV

●YDX -18/54-162變頻諧振升壓系統
    適用范圍：10kV電纜≤6.5kM（300平方毫米）18kV9A
                 35kV電纜≤1.5kM（300平方毫米）54kV3A
    控制源：6kW
    電抗器：18kV/1A三臺，18kV/2A三臺
    勵磁器：6.3kVA（700V/9A，2100V/3A）
    分壓器：60kV
    電容器：0.023uF/60kV

  ●5. YDX -18/54-216變頻諧振升壓系統
    適用范圍：10kV電纜≤8.5kM（300平方毫米）18kV12A
                 35kV電纜≤2kM（300平方毫米）54kV4A
    控制源：10kW
    電抗器：18kV/2A六臺
    勵磁器：8.4kVA（700V/12A，2100V/4A）
    分壓器：60kV
    電容器：0.023uF/60kV

 ●YDX -18/54-270變頻諧振升壓系統
    適用范圍：10kV電纜≤10kM（300平方毫米）18kV15A
                 35kV電纜≤2.5kM（300平方毫米）54kV5A
    控制源：10kW
    電抗器：18kV/1A三臺，18kV/2A六臺
    勵磁器：10.5kVA（700V/15A，2100V/5A）
    分壓器：60kV
    電容器：0.023uF/60kV

●YDX -18/54-324變頻諧振升壓系統
    適用范圍：10kV電纜≤12kM（300平方毫米）18kV18A
    35kV電纜≤3kM（300平方毫米）54kV6A
    控制源：13kW
    電抗器：18kV/2A九臺
    勵磁器：12.6kVA（700V/18A，2100V/6A）
    分壓器：60kV
    電容器：0.023uF/60kV
