變頻串聯諧振耐壓試驗裝置

   變頻串聯諧振耐壓試驗裝置

一、系統執行標準

GB50150-2006           《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6-2004      《電力設備專用測試儀器通用技術條件

                    第6部分：高壓諧振試驗裝置》

     JB/T9641-1999       《試驗變壓器》

GB10229              《電抗器》

     GB/T.311-1997       《高壓輸變電設備的絕緣與配合》

     DL/T846-2004         《高電壓測試設備通用技術條件》

GB4793-1984         《電子測量儀器安全要求》

≤42kV。

5、滿足35kV變電站系統交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤100kV。

四、系統技術規范及性能

4.1 系統技術參數

4.1.1 額定輸出電壓：           0～108kV

4.1.2 諧振電壓波型：           正弦波，波形畸變率＜0.5%

4.1.3 大被試品電流；       1A

4.1.4 大試驗容量：         108kVA

4.1.5 輸出頻率：

30～300Hz

4.1.6 工作時間：                       滿功率輸出下，連續工作時間60min

4.1.7 品質因素：                    30～90

4.1.8 輸入工作電源：              單相220V或三相380V±10%，50Hz

4.1.9 環境溫度：                    －15℃～+40℃

4.1.10 相對濕度：

＜90RH%，無凝露狀況

4.1.11 海拔高度：

＜3500m

4.1.12 噪聲：                             ≤50dB

4.2 系統的性能特點

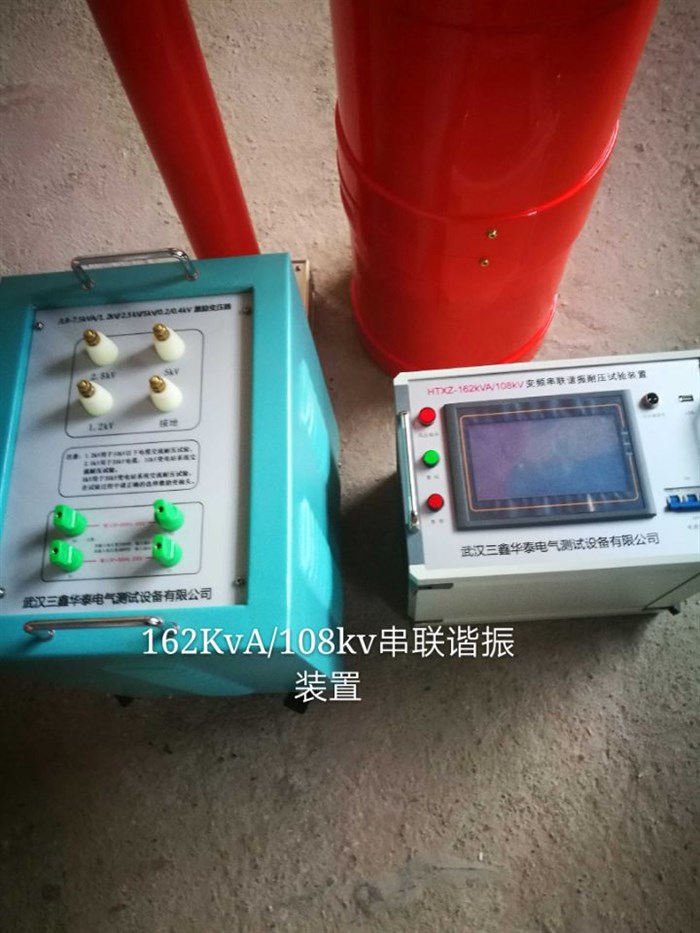

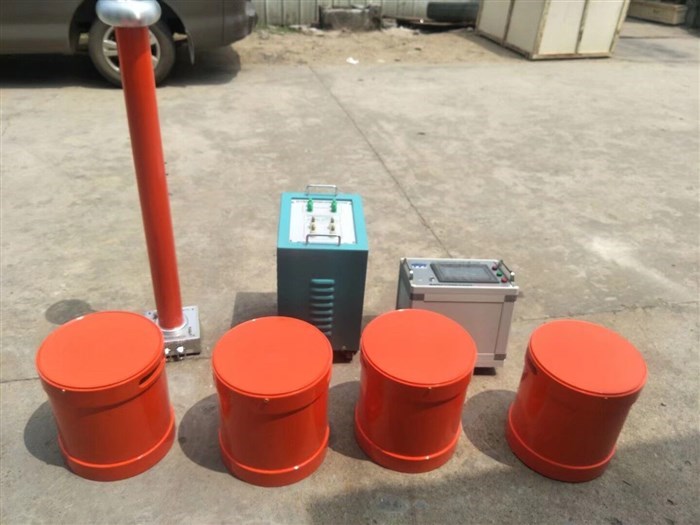

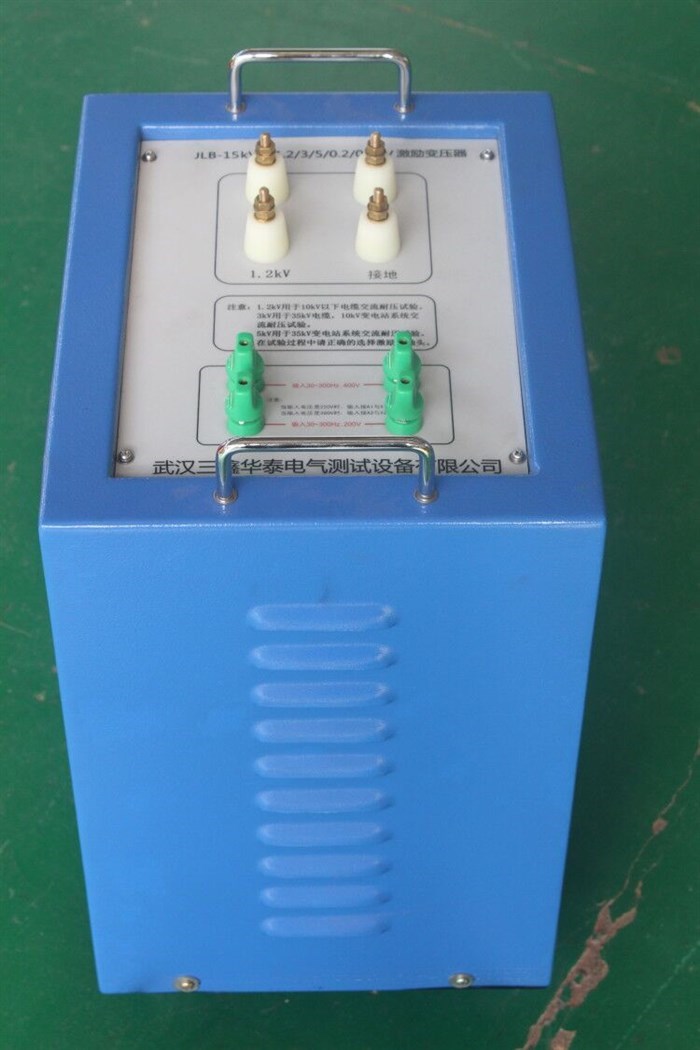

4.2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。

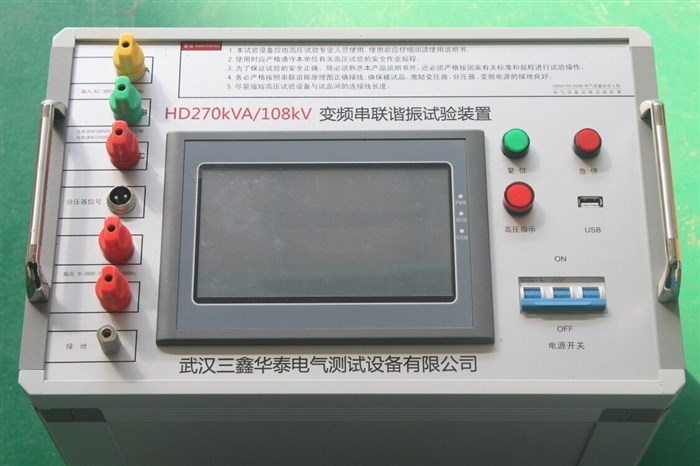

4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。

4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。

五、裝置容量確定

滿足300mm2,10kV 電纜交流耐壓試驗，長度2km，電容≤0.74uF,試驗頻率30~300Hz,試驗電壓U≤22kV。

頻率取31Hz

試驗電流 I=2πfCU試 =2π×31×0.74 ×10-6×22×103=3.2A

對應電抗器電感量 L=1/ω2C=35H

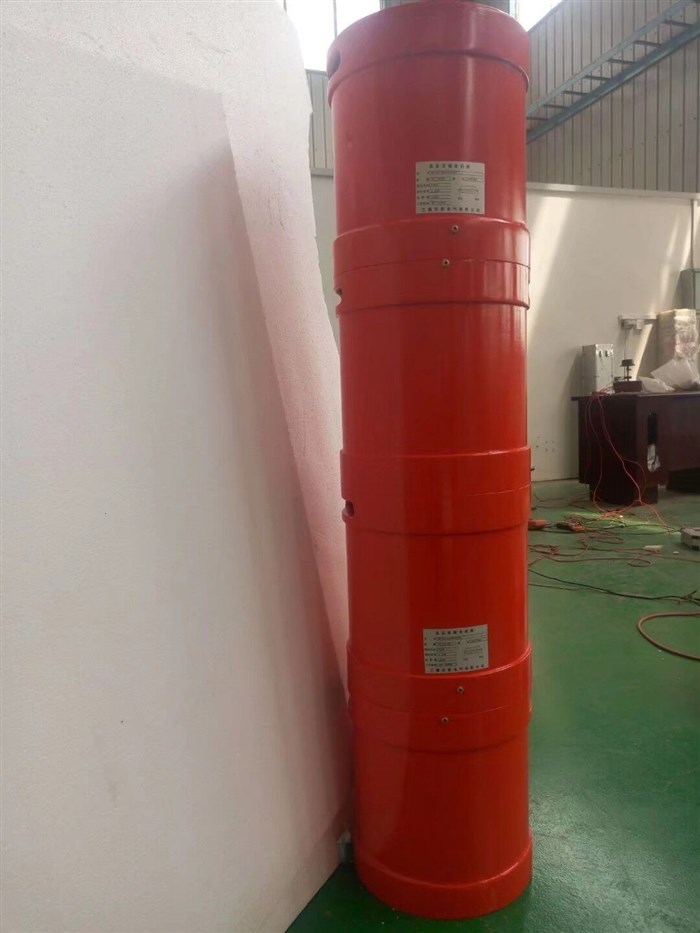

設計四節電抗器，將四節電抗器并聯使用,則單節電抗器的參數為27kVA/27kV/1A/140H，裝置總容量為108kVA。

驗證：1.滿足40000kVA/35kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤68kV。

使用電抗器四節串聯，此時電感量為L=140*4=560H,

試驗頻率f=1/2π√LC=1/(2×3.14×√560×0.02×10-6)=47.6Hz。

試驗電流I=2πfCU試 =2π×47.6×0.02×10-6×68×103=0.4A。

2.滿足300mm2,35kV 電纜交流耐壓試驗，長度0.8km，電容≤0.114uF,試驗頻率30~300Hz,試驗電壓U≤52kV。

使用電抗器二節串聯二組并聯，此時電感量為L=140*2/2=140H,

試驗頻率f=1/2π√LC=1/(2×3.14×√140×0.114×10-6)=39.8Hz。

試驗電流I=2πfCU試 =2π×39.8×0.114×10-6×52×103=1.5A GB2900

《電工名詞術語》

GB4208              《外殼防護等級》

     GB191                《包裝貯運標志》

GB/T16927-1997         《高電壓試驗技術》

二、工作環境

1.

環境溫度：－150C –40 0C;

2.

相對濕度：≤90%RH;

3.

海拔高度:  ≤3500米；

三、裝置主要適用范圍

1、滿足300mm2,10kV 電纜交流耐壓試驗，長度2km，電容≤0.74uF,試驗頻率30~300Hz,試驗電壓U≤22kV。

2、滿足300mm2,35kV 電纜交流耐壓試驗，長度0.8km，電容≤0.114uF,試驗頻率30~300Hz,試驗電壓U≤52kV。

3、滿足40000kVA/35kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤68kV。

4、滿足10kV變電站系統交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U。

結論：裝置容量定為108kVA/108kV/27kV，分四節電抗器，電抗器單節為27kVA/27kV/1A/140H，使用電抗器組合能滿足上述被試品的試驗要求串諧諧振耐壓裝置.變頻串諧.交流耐壓.直流耐壓.試驗變壓器.三倍頻耐壓裝置.直流高壓發生器.直流電阻測試儀.微機繼電保護測試儀.伏安特性測試儀.互感器綜合測試儀.變壓器變比測試儀.武漢電力測試儀器.武漢電力設備.電力檢測.試驗設備，試驗變壓器.耐壓變壓器.灰密度測試儀.鹽密度測試儀.武漢檢測儀器生產廠家.武漢試驗設備生產廠家，電力測試設
